该实训室包括PLC实训室与现代电气控制技术实训室，是车辆与自动化学院实训室的重要组成部分，是专为电气自动化、机电一体化技术、工业自动化技术等专业学生设计的综合性实训平台。，同时也为学生的课程设计、毕业设计提供实验场地和技术支持。实训室内配备了先进的电气控制设备和自动化系统，旨在通过实际操作提升学生的动手能力、创新能力和解决复杂工程问题的能力。

实训室内部划分为理论教学区、实践操作区和创新设计区，每个区域都配备了相应的教学和实验设备，以满足不同教学和实验需求。此外，实训室还配备了计算机辅助设计软件和仿真实训系统，实现理论与实践、传统与现代技术的有机结合。

一、2306-PLC

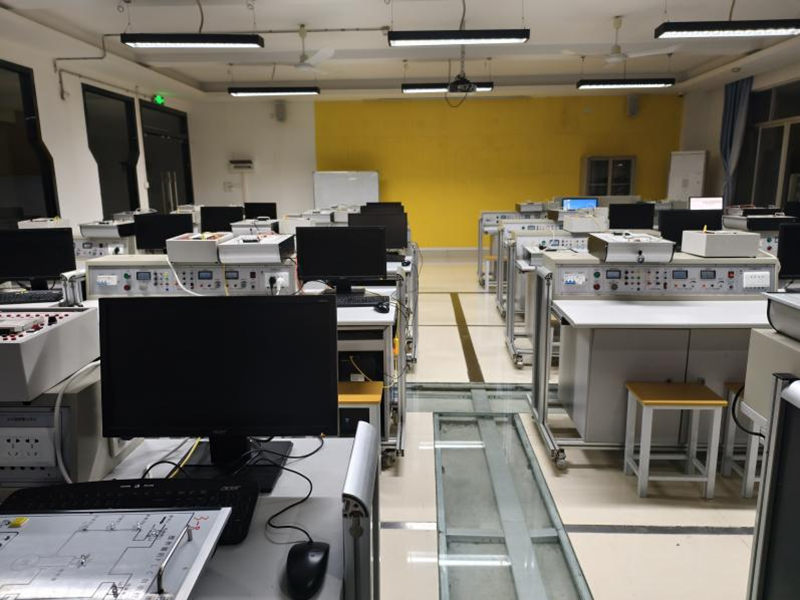

图1  PLC 供电与编程模块

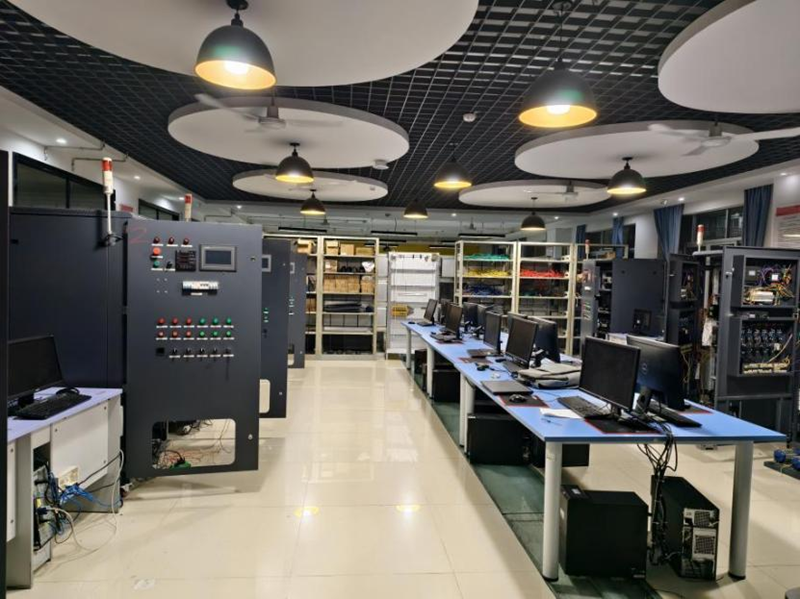

图2  PLC项目模块

1.供电模块：可以实现各个模块的不同需求的供电的等级与供电类型；

2.电脑：可以实现各个项目的程序的编写与触摸屏对应的项目；

3.项目模块：结合电脑与供电模块可以实现十字路口交通灯、 搅拌机的PLC控制、步进电机的PLC控制、加工中心刀具库选择控制、艺术彩灯造型的PLC控制、 电机的PLC控制、 水塔自动控制、洗衣机的自动控制、邮件分拣系统、 自动售货机系统、 自动成型机控制、东方明珠、自动送料装车系统、电镀自控系统等项目的实训操作。

相关课程：《三菱PLC编程与应用》、《现代电气控制技术》等。

二、现代电气控制技术

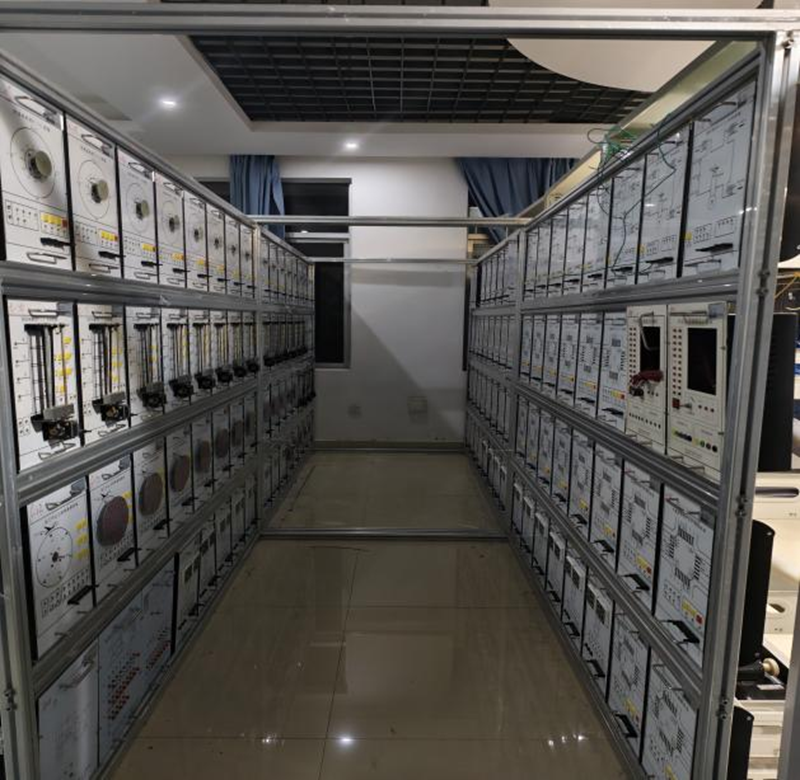

图3  YL-158GA1型现代电气控制系统实训柜

实训室的教学内容覆盖了MCGS组态、计算机通信技术、变频技术、PLC自控技术、传感器应用技术等多个技术领域。

YL-158GA1型现代电气控制系统实训柜可以实现三相交流异步电动机单向连续转动的控制电路连接、双重联锁的三相交流异步电动机正、反转控制电路的连接、三相交流异步电动机Y-△启动控制电路的连接、两地控制电路的连接、电动机往返行程控制电路连接、普通车床控制电路的连接、电动葫芦控制电路的连接、双速电动机调速控制电路连接、电动机的顺序控制电路的连接、触摸屏的实训、变频器的实训、触摸屏、变频器、PLC的综合实训、三相混合式步进电机的开环位置控制实训、交流伺服电机的位置控制实训、PLC的N:N通讯等项目的实操，让学生更加形象直观地学习与体验现代电气控制实际工作情况。

通过实际操作和模拟训练，学生能够掌握现代电气控制系统的安装、调试、维护和优化等关键技能。实训室不仅能够承担中级维修电工考核项目，还能积极开展对外自动化技术技能培训和科普活动，为社会培养高素质技术技能型人才。

综上所述，现代电气控制技术实训室是一个集教学、实验、培训和科研于一体的多功能实训平台，为学生提供了一个全面、系统的学习环境，以培养其在未来工业自动化领域的专业技能和创新能力。

相关课程：《电气接线原理》、《现代电气控制技术》等。
